Ninghai 23 nov 2012, de Machinekamer
De afgelopen 3 ochtenden ben ik wat langer in de machinekamer geweest. Kloppend hart van het schip volgens sommigen, vet put volgens anderen. Om alle in s en outs van een scheepsmachinekamer te doorgronden is een fikse studie vereist, dus ik zal me beperken tot wat basisbegrippen die ik weet, vermengd met wat verouder de kennis van de Zeevaartschool (o ok in de opleiding tot stuurman/kapitein werd aandacht besteed aan de vetloods . Zo heb ik vele lesuren mogen genieten van een leraar wiens naam ik (stom) vergeten ben (met een onvervalst Utrechts accent) en geleerd over Waterkasten, Schotse ketel, V lampijpen ( vlámpaipen ) , voorgeschakeld Curtiss wiel, L anghemdzuiger, pokhouten S tuwbl ok en de Bosch Einspritzpumpe !: ook hier is heerlijk veel ja rgon).
De Ninghai heeft, om het machine geweld in toom te houden ( en te onderhouden ), 8 man ter beschikking. Een 1 e en 2 e machinist , een 4 e /training machinist (die zijn eerste reis maakt) en de elektricien. Daarnaast een wiper , een fitter, een oiler en zeg maar de algemeen onderhoud/schoonmaak/klusjes man! (de titel e/c is mij niet helemaal helder, maar hij w óó nt in de machinekamer, volgens mij komt hij er alleen uit om te eten en te slapen).
Zonder te generaliseren kun je gewoon van alle machinisten zeggen dat het een bepaald/apart slag mensen is. Ook hier aan boord. Want? Volgens mij wordt er steeds naar een perfect draaiende machine of -onderdeel gekeken (of gecontroleerd of, erger nog, gesleuteld), waarna deze machine (of onderdeel) dan écht kapot gaat. Of (ineens..) gebreken heeft, d ie niemand anders kan waarnemen . Dan kan de w á re machinist aan het werk: namelijk repareren , sleutelen, zodat het weer doet wat het daarvoor ook al vlekkeloos deed…. Dit alles omgeven met klagen over apparatuur, omstandigheden, meetinstrumenten, tijdstip, te weinig spare - parts , slecht gereedschap, ver ouderde leidingen en bovenal a ndere personen (kantoor!) , vooral niet-machinisten . Afijn, een ieder die wel een s met de auto bij een garage (ook een soort machinisten) is geweest zal het beeld direct herkennen! Gelukkig wordt het gemopper vaak teniet gedaan door een ongekende liefde voor al die machines en draaiende onderdelen en techniek, maar dat maakt het aparte slag alleen maar aparter..
Wat is daar allemaal te zien, in zo’n machinekamer?

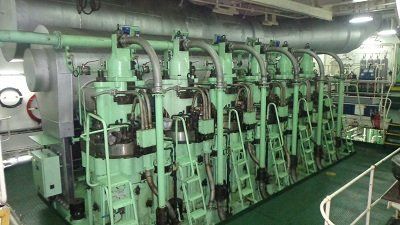

De hoofdmotor van de Ninghai is een 6 cilinder, 2 takt diesel ( 6 RTA 62U CEGIELSKI-SULZER ) die max. 107 omwentelingen draait (wij doen met halve kracht niet veel meer dan 80 slagen) en een (max) vermogen heeft van 13320 KW .

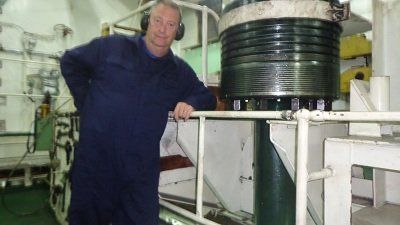

Om even aan te geven dat het allemaal wel “groot” is (de motor is zeker 3 etage s hoog) ee n foto van een reserve zuiger:

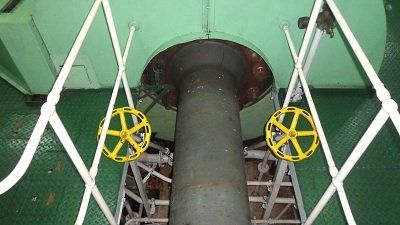

Dit geweld drijft de s c hroef aan middels een immense schroefas:

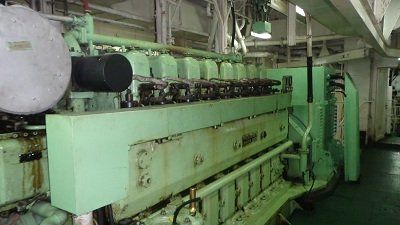

Daarnaast heeft de Ninghai 3 hulpmotoren ( ook van Sulzer : 8 cil ., 910 rpm ) die de generatoren aandrijven ( 3-fase, 450V, 60 Hz, 1370 kVA), die zorgen vo o r de stroomvoorziening. Denk hier niet alleen aan de 220 V stekker in mijn hut, maar ook aan winches, de boegschroef ( 590kW / 790 HP = vréét stroom) de voorzieningen aan dek voor de koel- en vriescontainers, ballast- en brandstofpompen, compressoren (z’n hoofdmotor start op lucht, een gro o t vat vol!), ankerspil, airconditioning, stuurmachine, kombuis, kranen (!), enz.
En dan verder nog : een ketel om de brandstof te kunnen verhitten (anders is het niet te verpompen) en voor verwarming, purifiers om de brandstof een beetje op orde te krijgen voordat er gestookt wordt, ontelbaar veel leidingen voor br andstof, ballast water, bilge w ater, zoetwater , koelwater, een vuilnisverbrander, koel-en vriesinstallatie, afvoeren van sanitair, sewage -tank, filters, c ompressoren om het drukvat te vullen (machine start op lucht) , een hele werkplaats, en veel , veel meer.
Ik heb 104 foto’s gemaakt om het later allemaal nog een keer op een rij te zetten..

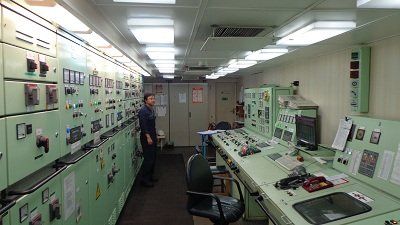

Om het geheel een beetje te overzien is er een Controle kamer, waar alle machines en apparatuur gecontroleerd en geschakeld k unnen worden.

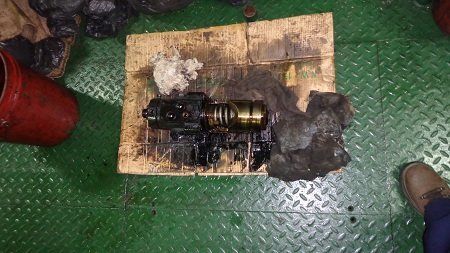

Op de 2 e ochtend heb ik “ meegeholpen ” (goede machinisten geven je het gev oel dat je een bijdrage levert; ik had in ieder geval vieze handen..) met het schoonmaken/ vervangen van een fuel pomp ( Einspritzpumpe !!) van generator 3 . De brandstof pompen geven volgends de 2 e machinist veel problemen (niet de goede Sulzer onderdelen, moeilijk onderhouden, M . A . N . is eigenlijk veel beter, slecht bereikbaar, brandstof van slechte kwaliteit, enz : hier spreekt de echte machinist), maar functioneren na vervanging weer top!
Wat verbruikt dat zou zo’n beetje?
Zoals de Ninghai nu vaart, economisch(!) met 13,5 knots is het verbruik ongeveer 26 Ton per etmaal . Ruwweg 26000 liter voor 600 km.
Dat is 43 op 1!
We tanken dan ook uitsluitend bij de Witte Pomp in Singapore!
Motorman Dirk
